Výstupy na tiskárny a plotry

VariCAD nabízí výstup pomocí driverů dodávaných k výstupnímu zařízení nebo driverů, které jsou součástí operačního systému Windows, nebo pomocí vlastních driverů (pro Windows a Linux).

Způsoby tisku

Zadání plochy pro tisk

Způsoby výběru oblasti pro tisk:

• Celý dokument (formát dokumentu) - to znamená všechny položky, které jsou nakresleny uvnitř nastaveného formátu dokumentu (A1, A2, A3... nebo A, B, C...)
• Výřezem - oblast tisku je definována obdélníkovým výřezem
• Jen obsah displeje - zadaný pohledem nebo výřezem, tištěny budou jen viditelné položky
• Všechny viditelné položky ve výkresu

Dodatečná změna měřítka

• Bez dodatečné změny - základní nastavení
• Tištěná plocha celá do formátu - nastaví měřítko tak, aby zadaná plocha k tisku se celá vešla do formátu nastaveného na výstupním zařízení (beze změny izotropie obrazu)
• V zadaném měřítku tisku

Definice rotace tištěného formátu

• Automaticky - v některých situacích otočí formát dokumentu tak, aby jeho delší strana byla rovnoběžně s delší stranou výstupního zařízení (základní nastavení)
• Na šířku - otočí formát dokumentu tak, aby jeho kratší strana byla rovnoběžně s delší stranou výstupního zařízení
• Na výšku - otočí formát dokumentu tak, aby jeho delší strana byla rovnoběžně s delší stranou výstupního zařízení
• Nerotovat - pro případ, že se výstupní zařízení chová nekorektně

Mapování barev a šířka čar

U barevných výstupních zařízení je možné mapovat, jaká barva v dokumentu bude nahrazena barvou pro tisk. Některé barvy však mohou být natolik světlé, že výstupní zařízení je považuje za netisknutelné. Pak je nutné tuto barvu nahradit jinou. Pro barevný tisk je také vhodné zapnout "mapování nejdříve barvy", což může mít vliv na výsledek. Nastavit barvy a šířky čar lze i mimo funkci tisk v příkazem "CFG".

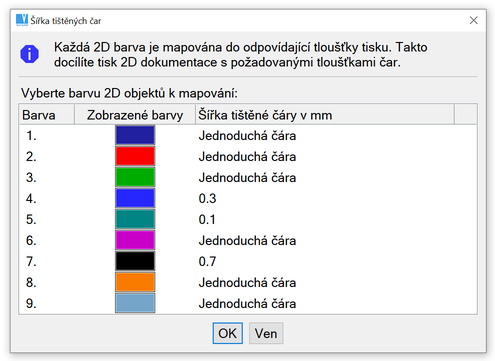

Dialogový panel šířka tištěných čar

Tisk ze 2D nebo 3D

Pokud jste v režimu 2D a pokud vyberete tiskový příkaz, 2D plocha je vytištěna v závislosti na nastavení oblasti tisku. Pokud jste v režimu 3D, stínované nebo drátěné položky jsou vytištěny. Pro 3D tisk se doporučuje zapnout precizní zobrazení, a především nastavit čistě bílé pozadí podobně jako pro výstup bitmapových obrázků Výstup do rastrového obrázku.

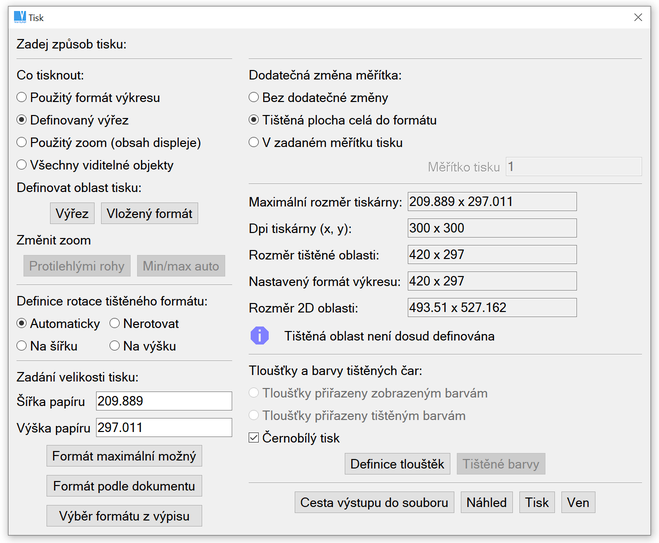

Dialogový panel tisk 2D

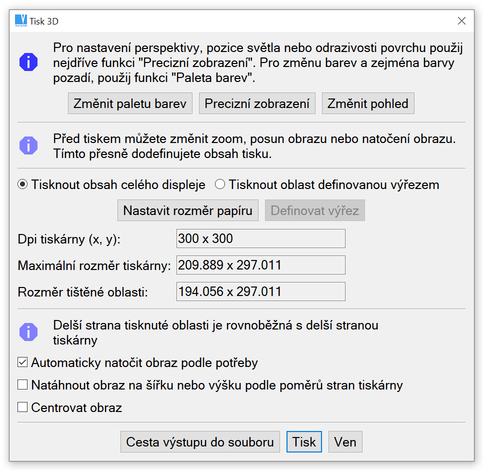

Dialogový panel tisk 3D

Výběr výstupního zařízení

Tisk, Systémová tiskárna Windows - WPS

Jako předchozí funkce jen bez výběru výstupních zařízení (tisk přímo na výchozí tiskárnu).

Tisk, Tiskárny Windows - WPR, Ctrl + P

Tato funkce dovolí vybrat ze seznamu nainstalovaných výstupních zařízení v operačním systému. Drivery musí být řádně nainstalovány a nastaveny. Tato funkce není k dispozici pod operačním systémem Linux.

Tisk, VariCAD drivery - XPR

Vytvoří výstup na jakékoli výstupní zařízení, které podporuje PostScript, HPGL/2, HPGL, PCL5 nebo Epson formát. Po výběru výstupního zařízení a volby výstupu do souboru nebo na výstupní zařízení se objeví výše popsaný dialogový panel tisku. V případě výstupu do souboru se zadává jméno souboru, v případě výstupu na vybrané výstupní zařízení se zadává příkaz operačního systému, který zkopíruje dočasně vytvořený soubor na zařízení. Příkaz "copy %s LPT1 /b" je příkaz operačního systému Windows, který "pošle" vytvořený soubor (%s) na paralelní port. Příkazy jsou předdefinovány u všech vypsaných zařízení.

Tato funkce je zastaralá a není již nijak podporována.

Hromadný tisk

VariCAD nabízí tisk více 2D dokumentů najednou. Po výběru výstupního zařízení jednoduchá funkce dovolí vybrat z adresářů více dokumentů pro hromadný tisk. Po vybrání dokumentů se určí způsob tisku. Ten může být pro každý dokument odlišný, nebo stejný pro celou skupinu dokumentů. Nastavení hromadného tisku lze uložit pro opakované použití (opakovaný tisk celé dokumentace najednou).

Hromadný tisk umožňují následující funkce:

Hromadný tisk dokumentů, použije předdefinovanou dávku - BPRW

Hromadný tisk dokumentů, definice dávky - BPRP

Hromadný tisk dokumentů, drivery VariCAD - BPRV

Export displeje do bitmapových obrázků

Výstup do BMP obrázku - BMP

Můžete vytvořit bitmapový soubor jako obsah 3D zobrazení. Snímek se uloží do formátu PNG, nebo případně do formátu BMP v režimu True color (24 bitů na pixel), do formátu JPEG nebo do formátu GIF (do GIF pouze pod Windows). Doporučujeme použít formát PNG, protože to je komprimovaný formát, aniž by došlo ke ztrátě původní kvality. Tento aspekt je důležitý zejména pro všechny obrazy skenované z počítačových obrazovek.

Nastavení výstupu:

• Uložit celou pracovní plochu, nebo plochu definovanou výřezem.
• Hustota pixelů. Pokud je hustota 1, výsledný obrázek je ve stejné kvalitě jako při snímání pomocí “print screen”.
• Nastavení pro tisk. Hustota pixelů je nastavena přibližně podle tiskového formátu. Lze zvolit velikost papíru a počet pixelů na 100 mm resp. 10 palců.
• Nastavení počtu pixelů. Nastavení šířky a výšky oblasti pro výstup v pixelech.

Ještě, než vytvoříte obrázek, lze si překontrolovat objekty ve vybrané oblasti. Pohled je možné změnit standardními funkcemi(Zoom, pan a pod.). Změnu palety barev, perspektivy, pozice světla a pod. Instalace VariCADu obsahuje sadu barevných palet, které obsahují také paletu s názvem "3D tisk". Doporučujeme zvolit tuto paletu. Bílé pozadí by mělo mít čistě bílé barvy (RGB souřadnic 255, 255, 255).

V případě, že je výsledný obrázek určen pro tisk, počet pixelů by zároveň měl být přímo úměrný velikosti papíru a rozlišení tiskárny. Nastavení 1000 bodů na 100 mm nebo 2500 bodů na 10 palců je pro standardní tisk dostačující.

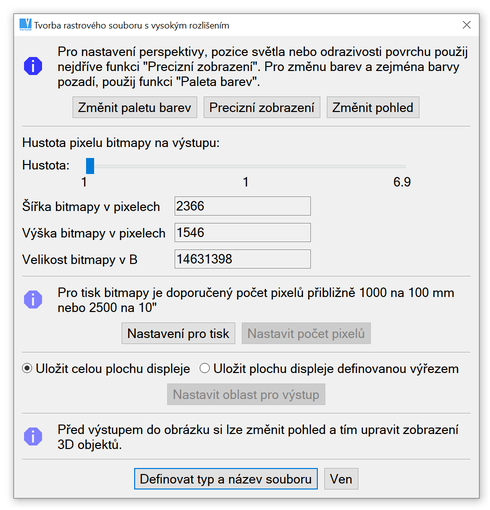

Nastavení bitmapy
