Všechna nastavení VariCADu jsou dostupná z roletového menu "Nastavení". Některá systémová nastavení, jako je paleta barev, zálohování dokumentů a další nastavení se aktualizují a ukládají okamžitě. Nastavení parametrů 2D dokumentu, jako jsou atributy textu, styl kótování a další nastavení se aktualizují hned, ale ukládají až při ukončení práce s VariCADem. Jsou však také speciální nastavení (např. cesty k dokumentům), která se aktualizují až s opětovným spuštěním VariCADu. V těchto případech je uživatel informován varovným hlášením.
Ve většině případů se nová nastavení projeví okamžitě. Existuje několik nastavení (například nastavení OpenGL), která se projeví až po restartování VariCADu (v takovýchto případech se objeví hláška). VariCAD většinou nabízí automatický restart, takže změna se projeví také okamžitě, pokud je restart přijat.
Dále jsou popsány základní nastavení VariCADu. Některá další nastavení jsou popsána na jiných místech tohoto manuálu.
| Nastavení VariCADu - CFG |
Nastavuje způsoby práce s dialogovými panely, metodu vlečení položek a postup při zavírání dokumentů. Je-li otevřeno více dokumentů, tak se na místo zavíraného souboru dostane automaticky naposledy zobrazovaný dokument. Tento postup nemusí být vždy výhodný. Zejména v případě, kdy je otevřeno více větších dokumentů, které se déle načítají. Pro tento případ je vhodnější postup, vybrat aktuální dokument z dialogového panelu než čekat na načtení velkého dokumentu, a pak se přepnout do žádaného.
Nastavení systému:
Nastavení pro 2D:
Nastavení pro 3D:
Můžete si vytvořit zálohu všech vašich konfiguračních souborů. Konfigurace je uložena v jednom souboru. Když potřebujete obnovit konfiguraci, můžete zvolit nastavení, které potřebujete obnovit. Typické použití této funkce je zachránit a obnovit pracovní prostředí, pokud budete muset přeinstalovat operační systém nebo pokud migrují do jiné pracovní stanice. Také můžete tuto funkci použít, pokud chcete sdílet některá nastavení s ostatními uživateli (jako 2D kreslení a nastavení stylu kreslení běžně používaných v celé společnosti). Uložení / Obnovení konfigurace je v Roletovém menu Nastavení nebo ho lze spustit z následujících příkazů:
 | Vytvořit zálohu nastavení - VZN |
 | Obnovit nastavení ze zálohy - ONZ |

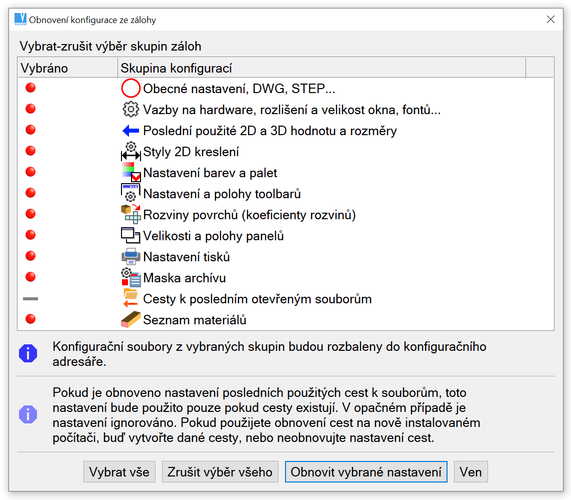

Dialogový panel obnovení konfigurace
 | Nastavení barev - NBA |
Všechny barvy používané VariCADem lze nastavovat. Jsou to barvy, používané v pracovní ploše (barvy položek ve 2D a 3D, barvy 2D výkresu ve 3D, barvy pomocné a zvýrazňující). Tato nastavení je možné ukládat jako vlastní palety barev nebo použít palety přednastavené.
Následující barvy lze nastavovat:
Kromě 2D barev se ostatní barvy nastavují interaktivně buď pomocí šoupátek (RGB) nebo pomocí nastavení ve Windows. Prováděné změny lze sledovat na vzorových dokumentech nebo na vlastních, právě otevřených.
Důležitá poznámka: je nutné si uvědomit, že změnou jedné barvy může dojít ke snížení kontrastu vzhledem k ostatním barvám. To znamená, že např. změnou barvy pozadí se může stát, že jiné důležité barvy splynou s pozadím (kurzor, osy, zvýrazňující nebo pomocné barvy,...).
 | Paleta barev - NPA |
Tato funkce umožní přepínat přednastavené palety barev, měnit předdefinované palety barev, mazat je nebo vytvářet nové. Doporučujeme nové změny barev ukládat do nových palet, místo přepisovat stávající.
|
|
|
